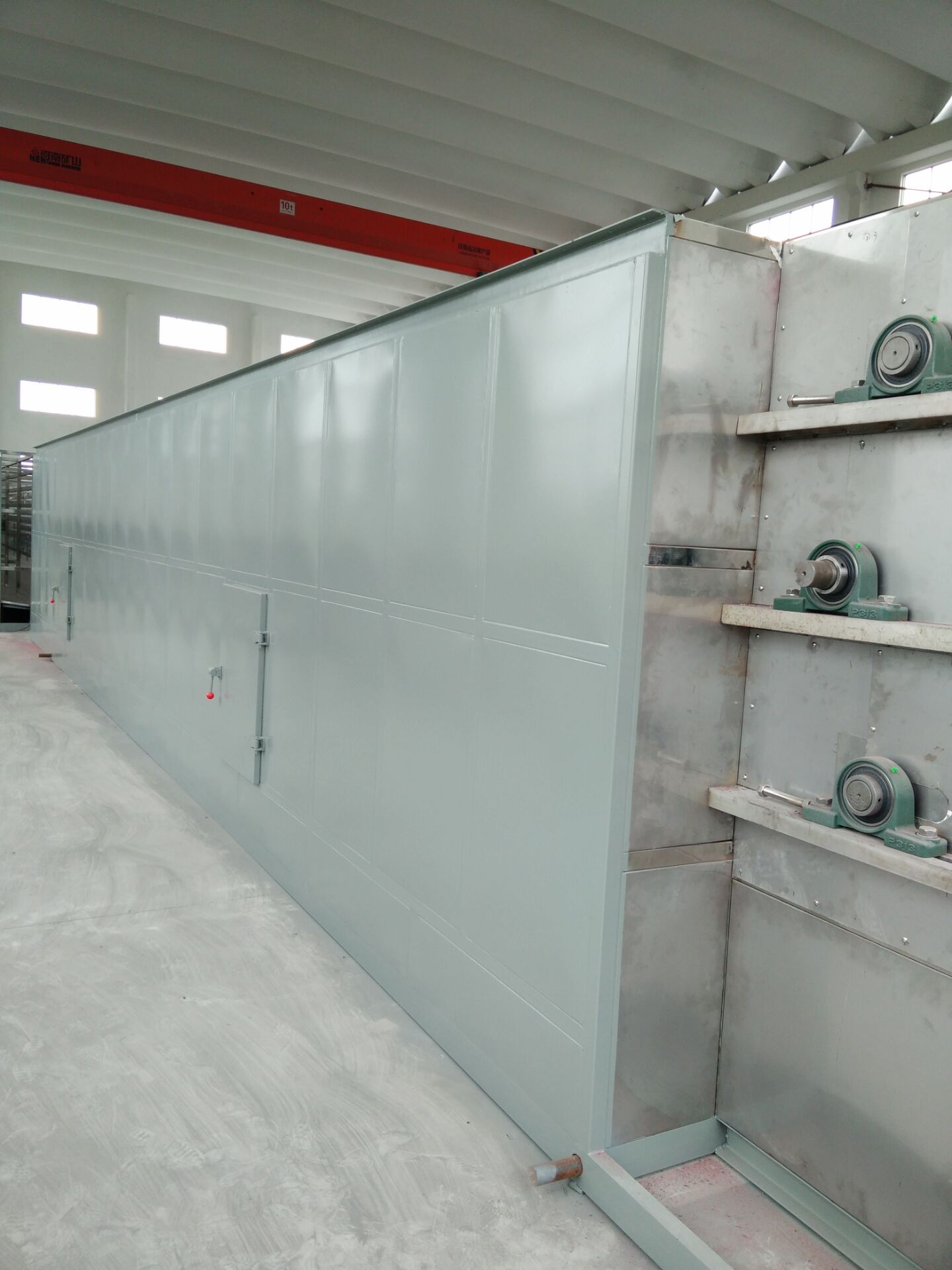

     活性炭干燥是近年來比較熱門的課題之一，活性炭烘干機的國內需求很大。由于活性炭干燥的特性比較特殊，許多活性炭干燥設備的生產廠家往往沒有能力制造符合生產要求的活性炭烘干機。常州市力度干燥設備有限公司在烘干活性炭，干燥再生活性炭的工藝上，有著非常豐富的經驗，先后為國內幾家大型的活性炭（如木質炭、果殼炭和煤質炭）、再生炭生產廠家提供活性炭干燥設備以及其他再生炭干燥的技術支持。作為干燥行業^企業，向來以技術驅動企業發展。活性炭烘干，選擇力度干燥！

     活性炭烘干機是一種熱風循環的多層網帶式干燥機，包括上料單元、多層上、下分布的直線運動的輸送網帶和下料單元，多層的輸送網帶上依次分布若干段熱風循環單元，各段熱風循環單元均包括風機、箱體、電加熱器、上均風器和下均風器；風機的出風口、箱體、風機的進風口，構成熱風循環回路。活性炭多層網帶式干燥機，提高了熱源的利用率和生產效率，并在進料斗處增加了去粘合裝置，能夠去除進料斗內出現粘合的物料，保證整機的正常工作，整機具有較高的完整性和美觀度，節約了占地空間，并設置了清洗噴嘴，方便清洗，具有良好的應用前景。 權利要求(10) 1.一種熱風循環的多層網帶式干燥機，其特征在于:包括上料單元、多層上、下分布的直線運動的輸送網帶和下料單元，所述上料單元的卸料口與^上層的輸送網帶相連接，多層的輸送網帶上依次分布若干段熱風循環單元，各段熱風循環單元均包括風機、箱體、電加熱器、上均風器和下均風器；所述風機位于^上層的輸送網帶頂部，所述箱體將風機下方的多層輸送網帶包含在內，所述電加熱器安裝在箱體的一側的風道內，所述風道與風機的出風口相連通，所述下均風器安裝在箱體內，并位于^底層輸送網帶的下方，所述上均風器安裝在箱體內，并位于^上層輸送網帶的上方，所述上均風器上方箱體的箱口與風機的進風口相連通，所述風機的出風口、箱體、風機的進風口，構成熱風循環回路。 2.根據權利要求1所述的熱風循環的多層網帶式干燥機，其特征在于:所述箱體的頂部還設有用于輸送網帶的清洗噴嘴。 3.根據權利要求1所述的熱風循環的多層網帶式干燥機，其特征在于:所述箱體的上方還設有補風口和排濕口。 4.根據權利要求1所述的熱風循環的多層網帶式干燥機，其特征在于:輸送網帶的層數為三層；所述熱風循環單元為五段，覆蓋整個輸送網帶。 5.根據權利要求1所述的熱風循環的多層網帶式干燥機，其特征在于:多層上、下分布的直線運動的輸送網帶的尾部與下料單元之間還設有冷卻單元，所述冷卻單元包括冷卻風機。 6.根據權利要求1所述的熱風循環的多層網帶式干燥機，其特征在于:還包括排濕風機，所述排濕風機與各箱體的排濕口相連通。 7.根據權利要求1所述的熱風循環的多層網帶式干燥機，其特征在于:所述上料單元包括進料斗、第一減速機、傳送帶、集料斗和卸料板，所述進料斗安裝在傳送帶底端的上方，所述第一減速機安裝在傳送帶底端的下方，用于控制傳送帶的速度，所述集料斗的安裝在傳送帶頂端，作為上料單元的卸料口，并通過位于下方的卸料板與^上層的輸送網帶相連接。 8.根據權利要求7所述的熱風循環的多層網帶式干燥機，其特征在于:所述進料斗的一側安裝有振動裝置，所述振動裝置為振動電機或者敲擊式氣錘。 9.根據權利要求7所述的熱風循環的多層網帶式干燥機，其特征在于:所述傳送帶為傾斜放置，與水平方向的夾角為30°。 10.根據權利要求1所述的熱風循環的多層網帶式干燥機，其特征在于:所述下料單元內設有第二減速機。 說明

熱風循環的多層網帶式干燥機

技術領域

[0001]本發明涉及機械設備技術領域，具體涉及一種熱風循環的多層網帶式干燥機。

背景技術

[0002]網帶式干燥機是常用的連續性生產的干燥設備，可廣泛用于制藥化工、食品、保健品、建材、電子等行業、特別適合于透氣較好的片狀、條狀、顆粒狀物料的干燥，對濾餅類的膏狀物料，也可通過造粒機或擠條機制成型后進行干燥，傳統的網帶式干燥機，體積大，占地空間大，并存在以下缺點，

(O 一般為單層網帶進行物料干燥，干燥物料的效率低，出料速度低；

(2)用于干燥物料的熱風在干燥一次物料后，直接排除，不能充分利用循環利用熱風資源，熱源利用率低，造成能源的大量浪費；

(3)物料的進出料速度，不可調節，不能針對不同的物料進行調節，適用于范圍差；

(4 )進料斗，由于物料過濕，容易出現粘合現象，阻塞進料口，影響網帶式干燥機的正常運行。

發明內容

[0003]本發明所解決的技術問題是傳統的網帶式干燥機存在的不足，提供的熱風循環的多層網帶式干燥機，采用多單元的、獨立的熱風循環系統進行配置組合，和多層直線運動的輸送網帶進行配置組合，提高了熱源的利用率和生產效率，整機具有較高的完整性和美觀度，節約了占地空間，方便清洗，具有良好的應用前景。

[0004]為了達到上述目的，本發明所采用的技術方案是:

一種熱風循環的多層網帶式干燥機，其特征在于:包括上料單元、多層上、下分布的直線運動的輸送網帶和下料單元，所述上料單元的卸料口與^上層的輸送網帶相連接，多層的輸送網帶上依次分布若干段熱風循環單元，各段熱風循環單元均包括風機、箱體、電加熱器、上均風器和下均風器；所述風機位于^上層的輸送網帶頂部，所述箱體將風機下方的多層輸送網帶包含在內，所述電加熱器安裝在箱體的一側的風道內，所述風道與風機的出風口相連通，所述下均風器安裝在箱體內，并位于^底層輸送網帶的下方，所述上均風器安裝在箱體內，并位于^上層輸送網帶的上方，所述上均風器上方箱體的箱口與風機的進風口相連通，所述風機的出風口、箱體、風機的進風口，構成熱風循環回路。

[0005]前述的熱風循環的多層網帶式干燥機，其特征在于:所述箱體的頂部還設有用于輸送網帶的清洗噴嘴。

[0006]前述的熱風循環的多層網帶式干燥機，其特征在于:所述箱體的上方還設有補風口和排濕口。

[0007]前述的熱風循環的多層網帶式干燥機，其特征在于:輸送網帶的層數為三層，熱風循環單元為五段，覆蓋整個輸送網帶。

[0008]前述的熱風循環的多層網帶式干燥機，其特征在于:多層上、下分布的直線運動的輸送網帶的尾部與下料單元之間還設有冷卻單元，所述冷卻單元包括冷卻風機。

[0009]前述的熱風循環的多層網帶式干燥機，其特征在于:還包括排濕風機，所述排濕風機與各箱體的排濕口相連通。

[0010]前述的熱風循環的多層網帶式干燥機，其特征在于:所述上料單元包括進料斗、第一減速機、傳送帶、集料斗和卸料板，所述進料斗安裝在傳送帶底端的上方，所述第一減速機安裝在傳送帶底端的下方，用于控制傳送帶的速度，所述集料斗的安裝在傳送帶頂端，作為上料單元的卸料口，并通過位于下方的卸料板與^上層的輸送網帶相連接。

[0011]前述的熱風循環的多層網帶式干燥機，其特征在于:所述進料斗的一側安裝有振動裝置，所述振動裝置為振動電機或者敲擊式氣錘。

[0012]前述的熱風循環的多層網帶式干燥機，其特征在于:所述傳送帶為傾斜放置，與水平方向的夾角為30°。

[0013]前述的熱風循環的多層網帶式干燥機，其特征在于:所述下料單元內設有第二減速機。

[0014]本發明的有益效果是:本發明的熱風循環的多層網帶式干燥機，采用多單元的、獨立的熱風循環系統進行配置組合，和多層直線運動的輸送網帶進行配置組合，提高了熱源的利用率和生產效率，并在進料斗處增加了去粘合裝置，能夠去除進料斗內出現粘合的物料，保證整機的正常工作，整機具有較高的完整性和美觀度，節約了占地空間，并設置了清洗噴嘴，方便清洗，具有良好的應用前景。

附圖說明

[0015]圖1是本發明的熱風循環的多層網帶式干燥機的結構示意圖。

[0016]圖2是本發明的熱風循環的多層網帶式干燥機的俯視圖。

[0017]圖3是本發明的熱風循環的多層網帶式干燥機的側視圖。

[0018]附圖中標記的含義如下:

1:輸送網帶；2:下料單元；3:風機；4:箱體；5:電加熱器；6:上均風器；7:下均風器；8:風道；9:補風口 ；10:排濕口 ；11:排濕風機；12:冷卻單元；13:冷卻風機；14:進料斗；15:第一減速機；16:傳送帶；17:集料斗；18:卸料板；19:第二減速機。

具體實施方式

[0019]下面將結合說明書附圖，對本發明作進一步的說明。

[0020]如圖1、圖2及圖3所示，一種熱風循環的多層網帶式干燥機，包括上料單元、多層上、下分布的直線運動的輸送網帶I和下料單元2，上料單元的卸料口與^上層的輸送網帶I相連接，多層的輸送網帶I上依次分布若干段熱風循環單元，各段熱風循環單元均包括風機3、箱體4、電加熱器5、上均風器6和下均風器7 ;風機3位于^上層的輸送網帶I的頂部，箱體4將風機3下方的多層輸送網帶I包含在內，電加熱器5安裝在箱體4的一側的風道8內，風道8與風機3的出風口相連通，下均風器7安裝在箱體4內，并位于^底層的輸送網帶I的下方，上均風器6安裝在箱體4內，并位于^上層的輸送網帶I的上方，上均風器6上方箱體I的箱口與風機3的進風口相連通，這樣風機3的出風口、箱體4、風機3的進風口，構成熱風循環回路，即熱風從風機3的出風口沿箱體4 一側的風道8經電加熱器5后，通過下均風器7注入箱體4內^底層的輸送網帶I的底面，在依次經過多層的輸送網帶I后，經過上均風器6，返回到風機3的進風口，構成熱循環，經若干次循環后，箱體4內溫度將穩定在設定的溫度范圍內，并提高了熱源的利用率，電加熱器5布置在箱體4的一側的風道中，實現的高風量高風壓熱風循環，極大地提高了箱體4的熱交換次數，上、下均風器能夠確保熱風在箱內均勻的運動，消除了熱風短路現象、從而使得物料能均勻的加熱、脫水干燥，提高干燥后物料的品質，輸送網帶I的層數為三層，熱風循環單元為五段，覆蓋整個輸送網帶I，大大提高了干燥物料的效率。

[0021]所述箱體4的頂部還設有用于輸送網帶I清洗的噴嘴，在干燥不同物料時，分段清洗，能夠提高清洗效果。

[0022]所述箱體4的上方還設有補風口 9和排濕口 10，排濕口 10通過排濕管道與排濕風機11相連通，濕空氣從排濕口 10經排濕風機11抽濕，完成物料干燥脫水的工藝過程，補風口 9能夠提供新風，降低箱體4內的溫度。

[0023]多層上、下分布的直線運動的輸送網帶I的尾部與下料單元之間還設有冷卻單元12，冷卻單元包括冷卻風機13。

[0024]所述上料單元包括進料斗14、第一減速機15、傳送帶16、集料斗17和卸料板18,進料斗14安裝在傳送帶16底端的上方，第一減速機15安裝在傳送帶16底端的下方，用于控制傳送帶16的速度，調節進料速度，集料斗17的安裝在傳送帶16的頂端，做為上料單元的卸料口，并通過位于下方的卸料板18與^上層的輸送網帶I相連接，所述進料斗14的一側安裝有振動裝置，振動裝置為振動電機或者敲擊式氣錘，振動電機利用振動電機的振動的去除進料斗14內物料的粘合現象；敲擊式氣錘，利用氣錘周期性對進料斗14料進行敲擊的方法去除進料斗14內物料的粘合現象；傳送帶16為傾斜放置，與水平方向的夾角為30°，所述下料單元內設有第二減速機19，用于控制干燥后的物料出料的速度。

[0025]綜上所述，本發明的熱風循環的多層網帶式干燥機，采用多單元的、獨立的熱風循環系統進行配置組合，和多層直線運動的輸送網帶進行配置組合，提高了熱源的利用率和生產效率，并在進料斗處增加了去粘合裝置，能夠去除進料斗內出現粘合的物料，保證整機的正常工作，整機具有較高的完整性和美觀度，節約了占地空間，并設置了清洗噴嘴，方便清洗，具有良好的應用前景。

[0026]以上顯示和描述了本發明的基本原理、主要特征及優點。本行業的技術人員應該了解，本發明不受上述實施例的限制，上述實施例和說明書中描述的只是說明本發明的原理，在不脫離本發明精神和范圍的前提下，本發明還會有各種變化和改進，這些變化和改進都落入要求保護的本發明范圍內。本發明要求保護范圍由所附的權利要求書及其等效物界定。
